Korg DW-6000

An old modification I've made on my Korg DW-6000 syntheseizer.

Det intressanta är att man nu har tillgång till "riktig" sågtand, fyrkant och sinus förutom de andra "naturell"-liknande vågformerna.
Det är 2st ROM i Korg DW-6000 och 4 i DW-8000 så det var bara till att lura ut vilka som innehåller sågtand och sinus.
Varje ROM är 256 kbit och innehåller 4 st en-periods-vågformer.
Jag lödde även dit hållare för att kunna byta tillbaka till Korg DW-6000 orginal när som helst.
Jag köpte mina Korg DW-8000 ROM från Korg runt 1992.

Info - Waveforms, name and number on the chip
Korg DW-6000
HN 613 256P M93
HN 613 256P M94

Korg DW-8000
HN 613 256P CB5
HN 613 256P CB4
HN 613 256P T70
HN 613 256P T71


Nu var det så himla länge sedan jag gjorde denna mod och verkar inte ha några anteckningar kvar men jag har för mig att det är T70 som har de sista 4 vågformerna i DW-8000.
CB5 har isåfall de fyra första!


Korg DW-6000 orginal-vågformer:

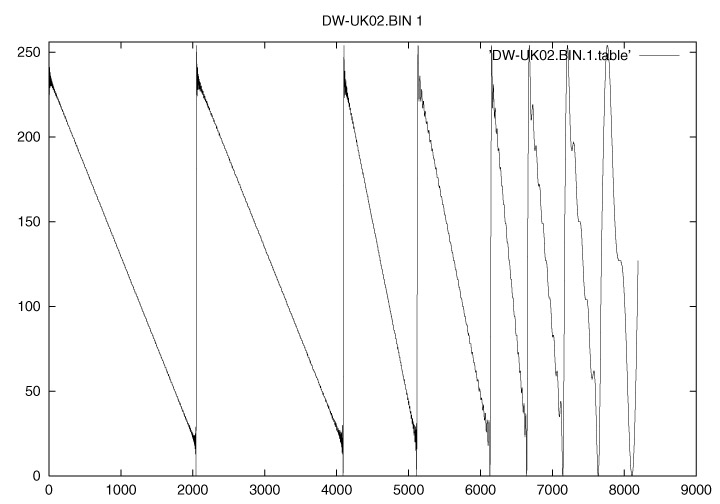

M93 vågform1
M93 vågform2
M93 vågform3
M93 vågform4

M94 vågform1
M94 vågform2
M94 vågform3
M94 vågform4


Korg DW-8000 orginal-vågformer, ROM CB5 och T70 (?):
CB5 vågform1
CB5 vågform2
CB5 vågform3
CB5 vågform4

T70 vågform1
T70 vågform2
T70 vågform3
T70 vågform4


Denna har varit efterfrågad så till slut fick jag ta och mp3:a min gamla orginalkasett.

Factory Preset till DW-6000

Tack till Nyd för plottar och bin-filer.

Min gamla sletna Korg DW-6000 Bild1
Min gamla sletna Korg DW-6000 Bild2
Min gamla sletna Korg DW-6000 Bild3

Min gamla sletna Korg DW-6000 Bild1
Min gamla sletna Korg DW-6000 Bild2
Min gamla sletna Korg DW-6000 Bild3

Finally found DW-6000 manual:
Korg DW-6000 Manual
Korg DW-6000 Manual2
Korg DW-6000 Serv Manual

---

Update 2016-12:

Bought a DW6000 again and mod it to have a mixture of DW6000 and DW8000 waveforms.
ROM info
ROM1-edit
ROM2-edit

The chip is this:
EEPROM 256kbit 28-pins
More info and pictures


Strellis:
Enhanced trix to add more waveforms!!

---

Go here
