Atari 520 ST manual
Model Atari 520/1040 STE Series
Motherboard STE
• Processor Motorola MC68000 16/32 Bit 8MHz
• Memory 512KB RAM (520STe)
• 1MB RAM (1040STe) Expandable to 4MB using SIMM memory
Operating System
• (U.S. Versions) TOS 1.06, 1.60 or 1.62
(Plug in Upgradeable to TOS 2.06) In ROM
• GUI GEM (Graphical Environment Manager) by Digital Research Inc.
• Disk Drives 720KB 3.5" Internal
• Various Hard Drives External
• Interfaces Cartridge port 40-pin
• (2) Extended (analog) Joystick ports 15-pin
• Mouse port 9-pin D-Type
• RS232C Serial port 25-pin, 19.2 kbps
• Parallel port 25-pin
• MIDI in, MIDI out/thru
• External floppy port
• DMA/ACSI port 19-pin
• Monitor port ST mono, ST color
• Stereo RCA jacks Audio Out
• Sound Yamaha YM2149 Programmable Sound Generator 8-bit Digital Stereo DAC
• Graphics 4096 Extended color pallette
• BLiTTER chip for faster graphics Hardware assisted horizontal/vertical fine scrolling
• Keyboard 94 keys (84 + 10 function keys)
• Function Keys F1 - F10
• Case style One-piece with integrated keyboard, internal FDD
• Released 1990

My old accelerated STE.
I once bought an accelerator for my STE called T28. There also exist a T36 accelerator. 28Mhz vs 36 Mhz.
As I remember I had to lift off the CPU and place this new board into the socket, solder some cables and also a speed-switch and cache-switch so I can go down to 8Mhz with full compability mode.
With cache turned off it was not much faster than 8Mhz mode even run in 28Mhz, but with it on, oh hell, that's fast.

The only sad thing is that Midex+ from Steinberg was not compatible with it, first note was played when it hangs, not the computer but the MIDI out.

I sold this 4MB STE with T28 + 1.44MB 3.5" and 250MB harddisk when I bought my first Falcon030 with...some accelerator and a lot of extra stuff.


I once bought another STE to be able to run all those old midi-editors and stuff.
This one is equipped with 4Mb RAM, and old SM124 (nowdays an adapter from 14-pol DIN to VGA) and Satan disk (1Gb SecureDigital disk) Satan disk picture.
Model Atari Falcon-030 Series
• Processor Motorola MC68030 32 Bit 16MHz
• Co-Processor Optional Motorola MC68882 math co-processor
• Digital Signal Processor Motorola DSP56001 32MHz, 92KK DSP RAM
• Memory 2, 4, or 14MB RAM Expandable to 14MB using SIMM memory
Operating System
• (U.S. Versions) MultiTOS 4.01 (Plug in Upgradeable to MultiTOS 4.04) In ROM (44 pin PLCC)
• GUI GEM with NewDesk and eXtensible control panel Pre-emptive multitasking w/adaptive prioritization, inter-process communication
• Disk Drives 1.44MB 3.5" Internal
• Various Hard Drives Optional IDE internal, or optional SCSI2 external
• Interfaces Cartridge port 40-pin
• (2) Extended (analog) Joystick ports 15-pin
• (2) Mouse/secondary joystick ports 9-pin D-Type
• RS232C Serial port 230 kbps
• Bi-directional parallel port 25-pin
• High-Speed LocalTalk LAN port
• MIDI in, MIDI out/thru
• External SCSI2 port w/DMA
• Internal IDE port
• Internal Processor Direct slot For 386SX PC (provides hardware emulation), or other co-processor
• VGA/Composite Video/ST Monitor port Input for external video sync signal to allow for high quality GENLOCKing
• Stereo Mic input 16-bit stereo digital DMA input
• DMA audio output 16-bit stereo DSP port
• Sound 16-bit stereo, up to 50kHz sampling rate (8) 16-bit audio DMA record and playback channels
• Graphics 262,144 Extended color pallette (capable of displaying 16-bit true color)
• BLiTTER chip for faster graphics Hardware assisted horizontal/vertical fine scrolling
• Overlay mode for easy video titling and special effects
• Keyboard 94 keys (84 + 10 function keys)
• Function Keys F1 - F10
• Case style One-piece with integrated keyboard, built-in FDD, optional internal IDE HDD
• Released 1993

Atari Falcon-030

Min gamla Atari Falcon-030 i bigtower-låda
Min gamla Atari Falcon-030 i bigtower-låda back1
Min gamla Atari Falcon-030 i bigtower-låda back2

HÅRDVARA:
• Monterad i Big Tower-låda (stor PC låda)
• PC-tangentbord
• Ej orginalmus, en mkt bättre (kan skicka med orginal oxo + trådlös)
• Omkopplare mus/joy (mus/joy1 och joy2) för att enkelt ansluta joysticks (en liten box med switch med flatkabel ned till datorn)
• VGA adapter (för att kunna ansluta VGA-skärm)
• Victor 14" S-VGA (?) skärm
• Ljud fix (med drosslar och kondingar för att fixa linjenivå. Gjort av Copson Data (service Atari))
• 14Mb RAM (72-pins 16Mb modul) Har även orginal 4Mb minnet kvar.
• T-36 Accelerator-kort (16/18/32/36 Mhz med 16 el 18 som busshastighet) Styrs med TURBO-knapp på framsidan av datorn
• Matteprocessor, Motorola 68882
• Toshiba SCSI cd-rom 3,4X (läser allt)
• Quantum E-IDE 2.5Gb
• Syquest EZ-135 Removeable diskdrive inkl 5 skrivor
• Conner SCSI-2 HD (Audio/Video drive) 1Gb (2 st)
• HP 2GB SCSI-2
• Yamaha CDR102 (cd-brännare) med en pirat-version av brännare-prg dock Bränner ALLT! Gör riktiga disk-images av hårddiskar oavsett operativ, har gjort hårddisk kopior på min synth/samplers hårddisk
• 1,44 diskdrive
• BlowUp Hard-II (grafik enhancer) Kör typ 744x524 i 256 färger och 75Hz. Orginal pixelklocka går på max 32Mhz, denna har en egen klocka på 50Mhz.
• SCSI2 till SCSI1 (centronics)(SCSI2 ut från Falcon in igen via en SCSI-kabel med SCSI1) Kan behöva förklaras. Detta för att enklet kunna ansluta fler externa enheter.
• Plats för flera interna HD på den interna flatkabeln som även går ut igen till en terminering så det är lätt att koppla på fler externa SCSI enheter
• SPD/IF (Soundpool digital interface, både optiska och koaxiala ingångar och utgångar) Kan t.ex göra backup:er till vanliga audio DAT-bandspelare.
• JAM out Pro 8 (19" rack med 8 analoga utgångar från T.ex Cubase Audio)

MJUKVARA (orginal med manualer):

• Cubase Audio 2.06 orginal (nyckel + extern klockning + manualer)
• Works orginal
• Speedo-GDOS (fonter)
• Calamus 1.09 (dtp)
• Diamond edge (defrag)
• NVDI (grafik-speeder)
• Everest (texteditor)
• Stoop (bootmanager)
• Neodesk4 (desktop)
• Zero-X, med nyckel V.1.55 SCSI. (Sample/loop-editor med scsi-överföring.)

Hade ett tag även en Atari Mega ST4...
och nyligen även en C-Lab Falcon-030 MK-X.

• BlowUp FX-Board 40Mhz accelerator with 10Mb fastRAM.
• This also contains BlowUp3 screen enhancer.
• External Mega-ST keyboard and original mouse.
• Adapter for VGA-monitor and built in 13Gb IDE harddrive.
C-Lab Falcon-030 MK-X
C-Lab Falcon-030 MK-X Up
C-Lab Falcon-030 MK-X Back1
C-Lab Falcon-030 MK-X Back2
C-Lab Falcon-030 MK-X Back3

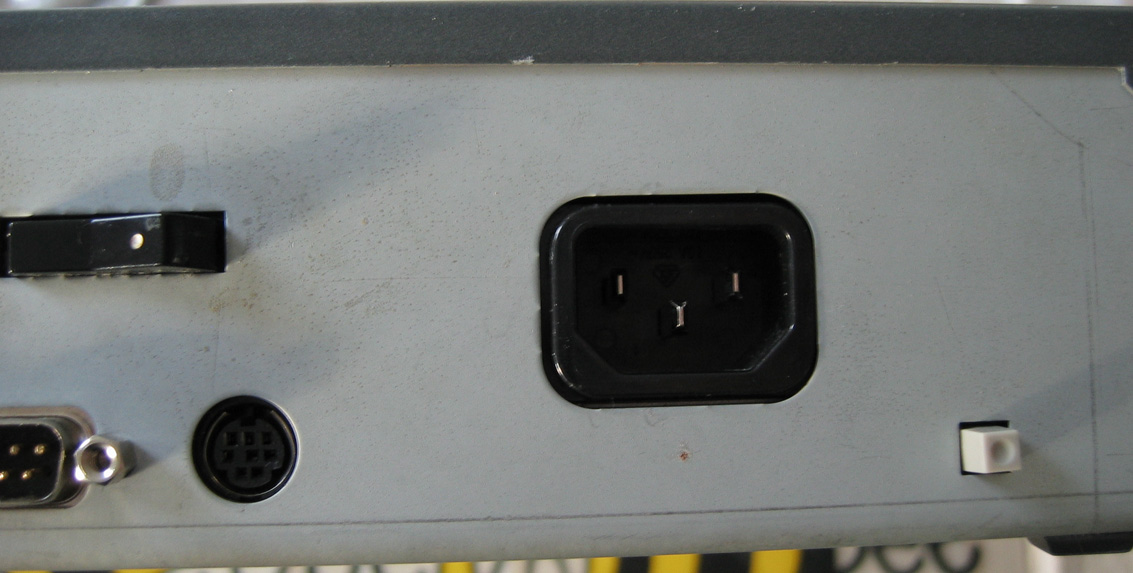

C-Lab Falcon-030 MK-X Back4

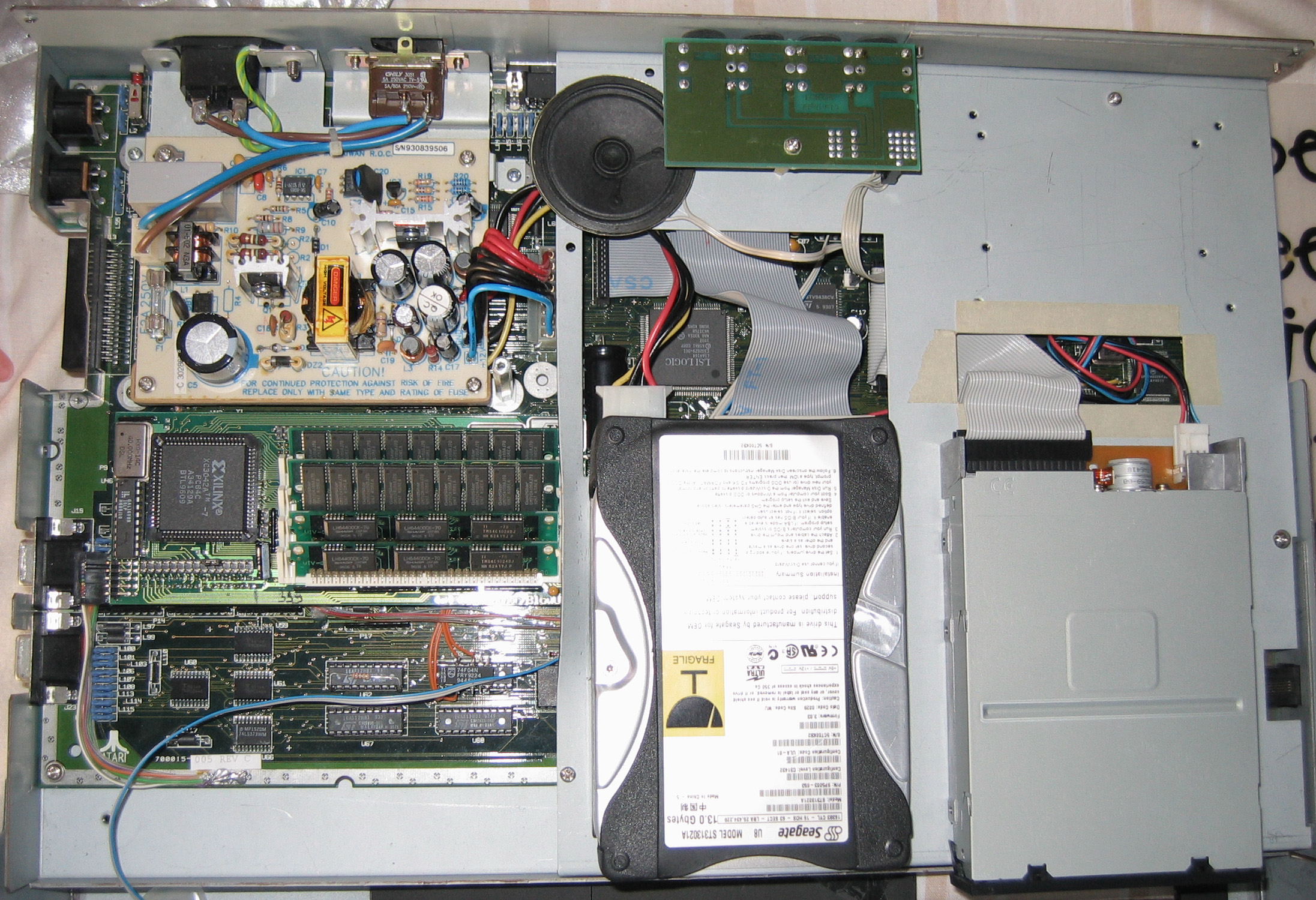

C-Lab Falcon-030 MK-X inside



Atari SD-Flash:
Jag har som sagt köpt mig en "Satan disk" SatanDisk by Jookie

Det är en SD-flash på 1Gb till Atari ST/STE, för-pationerad i 3 enheter.

Mer info:
SATAN DISK - Satan disk homepage


Det som ingick var:
a) interface Satandisk
b) nätagg 9V
c) kabel IDC_20 - DB19
d) flash SD Kingston 1GB
e) en DVD med uppsjö av prg/spel o annat atari-fräs

Om man är händig så kan man ju bygga själv: SatanDisk by Jookie

Gav väl en 47-48 Euro (39 Euro utan nätagg) med frakt o allt, då byggde han den på beställning och
testade av att den så den fungerade, tog väl drygt en 10dagar, men jag hade ingen panik så testa på
du sa jag.
Nu har jag bara kopplat in den lite snabbt, fram med en gammal boot-disk, starta HDDRIVER och
"installerade" denna på SD så den autobootar från SD, GÖTT! Bootar väl på sådär 3sek elr nått, hehe.
Sen gjorde jag en SAVE DESKTOP eller vad det nu hette så jag har mina C;D;E.
Installerade väl inget direkt ännu har för mkt annat att göra.
Ingen låda/box fick man utan det får man bygga själv, jag undra om inte hela klabbet går att bygga
in i Atari'n, utan nätagg då men med anslutningarna baktill.

Kommer skriva mer här sen när jag får tid över till att koppla in Atari igen, burit upp den på vinden
igen
Den gamla SM124 är glappig oxo, tur väl har jag ju VGA-adapter.
Bygga själv: Adapter
Bygga själv: Adapter-2

Fast min är en röd liten adapter 2cm stor från DIN till DSUB.
